SW 455 REVERSE GARDA-3

SW 455 REVERSE GARDA-3

Descriptif de l'article

SW 455 REVERSE GARDA-3

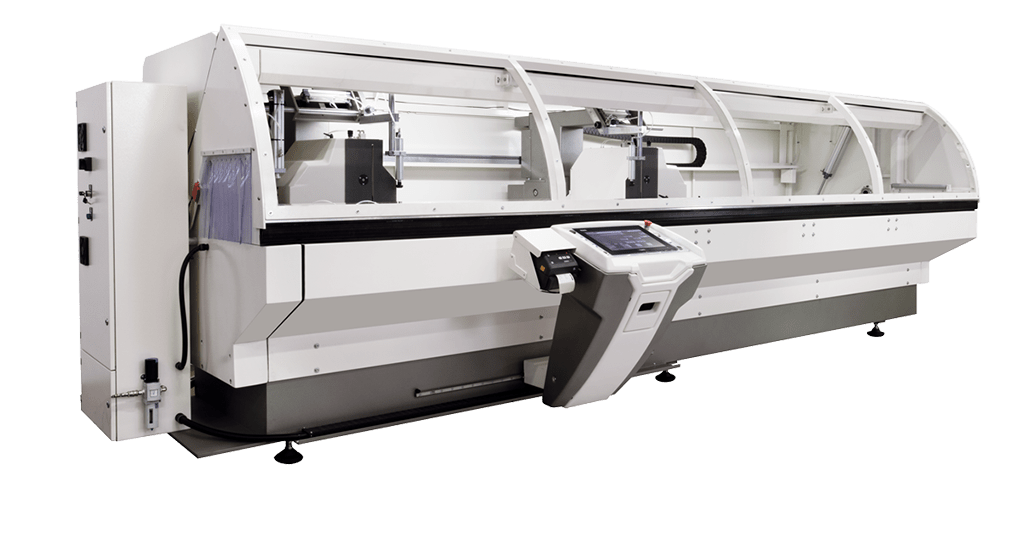

Tronçonneuse double tête avec une unité fixe à gauche et l'autre mobile.

  • Equipée d’une protection totale pour la réduction du bruit et l'élimination des risques résiduels.
  • Déplacement automatique de l'unité mobile.
  • Positionnement électronique des unités de coupe sur tous les angles compris entre 135° e 22,5°.
  • Faite avec coupe utile 4000 mm (7650 mm avec des accessoires), 5000 mm (9650 mm avec des accessoires), 6000 mm (11650 mm avec des accessoires).
  • Il est équipée avec un ordinateur EC 700x.

AVANTAGES

  • Soubassement réalisé en tôle électrousoudée pour offrir une grande rigidité et facilité d’emploi.
  • Avancement de la lame frontal et rectiligne avec réglage de vitesse.
  • Avancement hydro-pneumatique de la lame.
  • Grande capacité de coupe avec des lames de diamètre 450 mm.
  • Possibilité d’utiliser une lame avec diamètre 500 mm, en remplaçant l’outil même.
  • Protections intégrales à actionnement pneumatique à totale couverture de la zone de coupe.
  • Système d’arrosage outilles à dispositif Venturi, à dépression induite.
  • Prédisposition pour l’attelage d’un système d’aspiration pour les copeaux.
  • Prédisposition  pour l’utilisation d’un convoyeur motorisé.

FICHE TECHNIQUE

Angles présélectionnés de positionnement des unitées de coupes, vers l'extérieur ° 135<>22,5
Diamètre de la lame mm 450 / 500
Alésage lame mm 30
Vitesse de rotation de l'outil rpm 2800
Longueur de coupe utile maximale ( 90°) mm 4000 / 5000 / 6000
Tolérance dans la répétabilité de positionnement mm ± 0,1
Puissance éléctrique installée kW 5,2
Puissanse du moteur kW 2,2
Consommation d’air comprimé par cycle de travail Nl 45
Pression pneumatique de service bar 7
Hauteur de la machine mm ± 2000
Largeur de la machine mm ± 1900
Longueur machine , coupe utile 4 m. mm ± 7000
Longueur machine , coupe utile 5m. mm ± 8000
Longueur machine , coupe utile 6m. mm ± 9000
Poids de la machine , coupe util 4m. kg ± 2500
Poids de la machine , coupe util 5m. kg ± 3000
Poids de la machine , coupe util 6m. kg ± 3500

Sous réserve de modifications techniques.

ÉQUIPEMENT DE SÉRIE

  • Nr. 2 Lame carbure (Ø 450 / Ø 500 mm).
  • Limiteur de profondeur de coupe.
  • Etaux horizontaux pneumatiques.
  • Etaux verticaux pneumatiques.
  • Groupe pour le traitement de l’air comprimé (filtre/réducteur/graisseur)

Produits - Hardware et Software

EC 700X - TRONCONNEUSES DOUBLE TÊTE - SW 455 CN REVERSE - SW 455 REVERSE GARDA-3

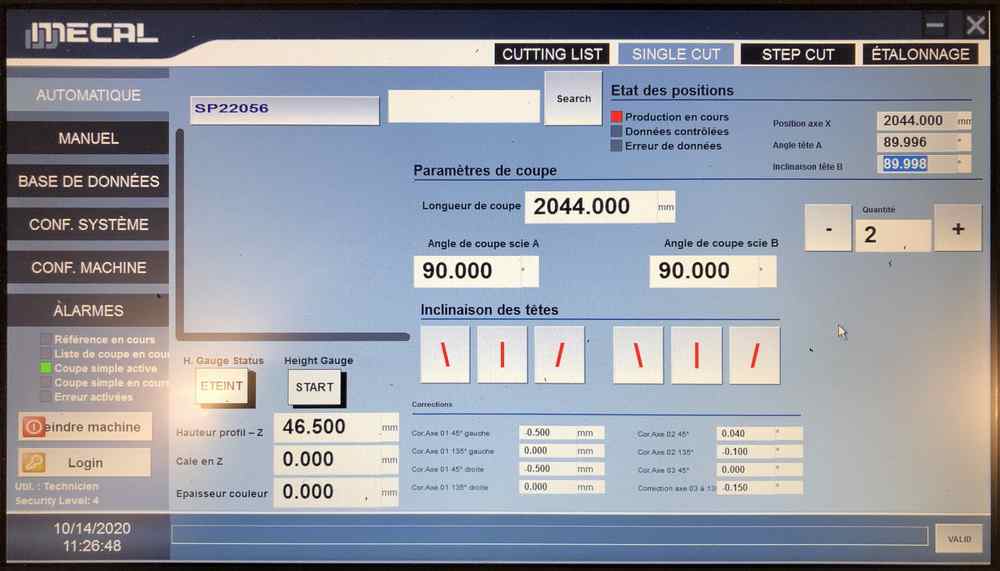

  • EC 700x - Système électronique MS Windows XP® compatible, à même de:

  • - mettre en mémoire des codes des profils avec ses valeurs

  • - gérer des coupes individuelles et des listes de coupe

  • - mettre en mémoire listes de coupe qui peuvent être introduites du clavier, par clé USB ou par réseau

  • - gérer la séquence des listes de coupe suivant Client, Commande, Couleur, longueur.

  • - gérer des typologies de bâtis en donnant une méthode pour les réaliser en partant d’un dessin

  • - calculer listes de coupe sur la base des typologies de bâtis et d’une série de profilés mémorisée

  • - gérer et exécuter ordres de production partagé par Client et/ou par typologies de bâtis

  • - gérer une optimisation de coupe sur la base d’une commande de production ou d’une liste de coupe

  • - fournir, après l’optimisation, codes et quantités des profilés requis pour satisfaire la demande de production

  • - fournir quantités et dimensions nécessaires pour l’achat des verres ou des panneaux avant l’assemblage de la menuiserie

  • - gérer le cycle de coupe pas à pas (coupes d’accroissement) et les coupes avec longueur supérieure et inférieure par rapport à la capacité utile de la machine (cycle d’outre – course)

  • - gérer le cycle d’étalonnage automatique, facteurs de correction de mesure dans des zones établis, une imprimante d’étiquettes, une liaison avec ordinateur extérieur.

HARDWARE

Système opérationnel   Windows XP
Ecran LCD coleur (TFT) " 12,1
Résolution écran pixel 800x600
Carte principale   INTEL ATOM
Processeur principal   INTEL ATOM N270
Fréquence d'impulsion Ghz 1,6
Mémoire RAM GB 1
Disk on module GB 4
Porte réseau   Ethernet RJ45
Porte USB   n. 5
Porte sérielle   n. 3 - 9 pin
Porte parallèle   n. 1 - 25 pin
Porte PS/2   n. 2
Clavier alphanumérique   QWERTY
Touches de fonction   No. 12
