MC 304 ARIEL 4A
Descriptif de l'article
MC 304 ARIEL 4A MMI
MC 304 ARIEL 4A MMI
MC 304 ARIEL 4A DPM
Centre d’usinage à broche verticale et montant mobile avec 4 axes CNC.
- 4 axes (X, Y, Z, A) commandés par CNC.
- Á l’aide d’accessoires dévoués le centre peut travailler sur 5 côtés de profilés.
- L’axe A ou axe mandrin appartient à l’électrobroche. Peut être positionné sur n’importe quel angle entre 180° (± 90°), parallèlement à l’axe Y.
- Particulièrement indiqué pour l'usinage de profilé industriels en aluminium, PVC et acier, de dimensions et poids important, aussi pour des applications industrielles.
- Le soubassement qui consiste de deux tubulaires soutient les étaux, en assurant la rigidité structurelle de la machine.
AVANTAGES
- La haute performance fourni par electro broche 7,5 kW (S1) et magasin outils à 12 positions permettent de diversifier le travail avec une grande flexibilite.
- Les axes se déplacent sur des glissières à roulement à billes et sont actionnés par des moteurs exploités par des systèmes numériques.
- Le système de serrage de la pièce glisse sur des guidages à billes.
- Le champs de travail pourra être utilisé comme champs unique ou divisé en deux zone séparées pour travailler en pendulaire avec chargement et déchargement des pièces en temps masqué.
- Unité de commande NC pour gérer l’interpolation linéaire et circulaire sur les axes X, Y, Z.
- En utilisant la fraise circulaire il est possible d’exécuter des fraisage en bout sur les deux extrémités du profil (cycle fraisage en bout).
- Avec une mèche, une fraise frontal ou un outil de filetage, vous pouvez travailler sur toute le faces del profil.
- Les butées de référence pour le profilé sont escamotables avec actionnement pneumatique.
- L' électro broche est prévue pour le changement rapide de la broche porte outil.

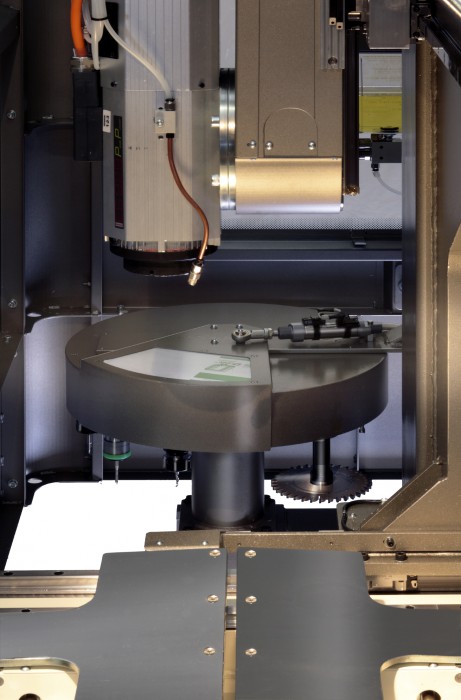

- Le magasin à outils se trouve sur le montant mobile. Le changement de l'outil peut être effectué en n'importe quelle position de la zone de travail.

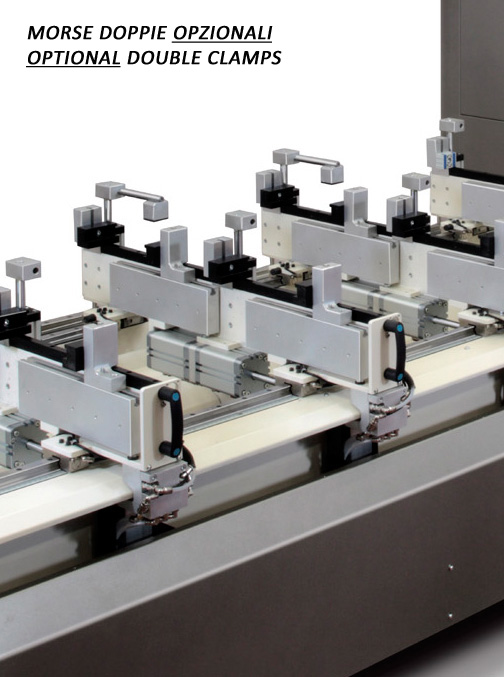

- Dans l'équipement standard on dispose de 8 étaux (2 groupes de 4).
- L’arrosage des outils se fait par un système centralisé automatique.
- Le graissage de tous mouvements, des guidages et de vis à billes se fait par un système centralisé automatique.
- Prédisposition pour l’insertion des bacs à coupeaux.
- Prédisposition pour l’insertion d’un convoyeur motorisé avec ruban en PVC pour l’évacuation des coupeaux.
FICHE TECHNIQUE
| Course axe X | mm | 7460 |
| Course axe Y | mm | 1460 |
| Course axe Z | mm | 620 |
| Course axe A | ° | ± 90 |
| Vitesse de positionnement de l'axe A | °/s | 120 |
| Type de couplage du porte-outil | ISO30 | |
| Puissance nominale (S1) | kW | 7,5 |
| Type de refroidissement | Air | |
| Vitesse de rotation maximum | rpm | 24000 |
| Magasin à outils | N. | 12 |
| Longueur de la machine | mm | ± 9500 |
| Largeur de la machine | mm | ± 2500 |
| Hauteur de la machine | mm | ± 2300 |
| Poids de la machine | kg | ± 5500 |
| Poids de la machine, avec l'emballage | kg | ± 5800 |
Sous réserve de modifications techniques.
ÉQUIPEMENT DE SÉRIE
- N. 1 electrobroche ISO30, refroidi par air, puissance (S1) 7,5 kW et vitesse 2500-24000 tpm.
- N. 1 magasin outils à 12 positions
- N. 8 ensemble étau horizontal pneumatique
- N. 1 système du contrôle des accès par barrière photo-électrique
- N. 1 enceinte Périmétrale de Protection
- N. 1 ensemble des Porte-outils & outils
- Groupe pour le traitement de l’air comprimé (filtre/réducteur/graisseur)
- PC Desk Top
- OS Windows 10 ®
- Ecran TFT 17” XWGA, clavier QWERTY, souris PS/2
- CAD CAM 3D Système de programmation graphique
Images
MC 304 ARIEL 4A
