MC 304 ARIEL 3A

Descriptif de l'article

MC 304 ARIEL 3A MMI

MC 304 ARIEL 3A DPM

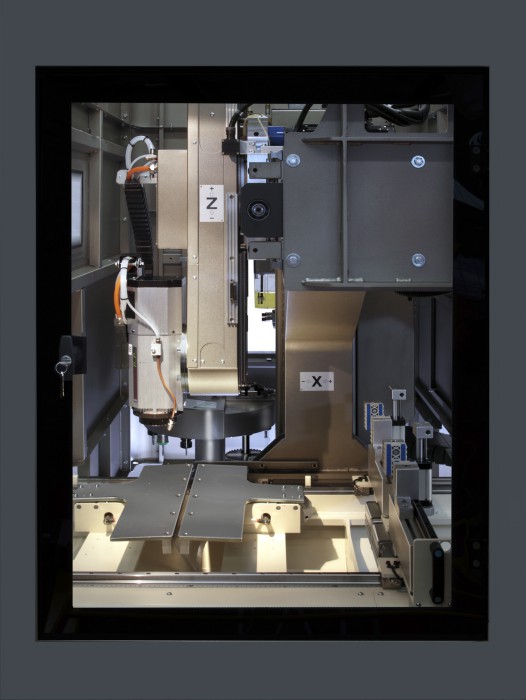

3 axes (X, Y, Z) commandés par CNC.
Á l’aide d’accessoires dévoués le centre peut travailler sur 5 côtés de profilés.
Le soubassement qui consiste de deux tubulaires soutient les étaux, en assurant la rigidité structurelle de la machine.

La haute performance fourni par électro broche 7,5 kW (S1) et magasin outils à 12 positions permettent de diversifier le travail avec une grande flexibilité.
Les axes se déplacent sur des glissières à roulement à billes et sont actionnés par des moteurs exploités par des systèmes numériques.
Le système de serrage de la pièce glisse sur des guidages à billes.
Possibilité de partager l’espace de travail par rapport à l’axe longitudinal, pour créer deux zones de travail distinctes.
En utilisant une fraise circulaire des opérations de fraisage sur les deux extrémités du profilé peuvent être effectuées (cycle de fraisage en bout).
Unité de commande NC pour gérer l’interpolation linéaire et circulaire sur les axes X, Y, Z.
Les butées de référence pour le profilé sont escamotables avec actionnement pneumatique.
L' électro broche est prévue pour le changement rapide de la broche porte outil.

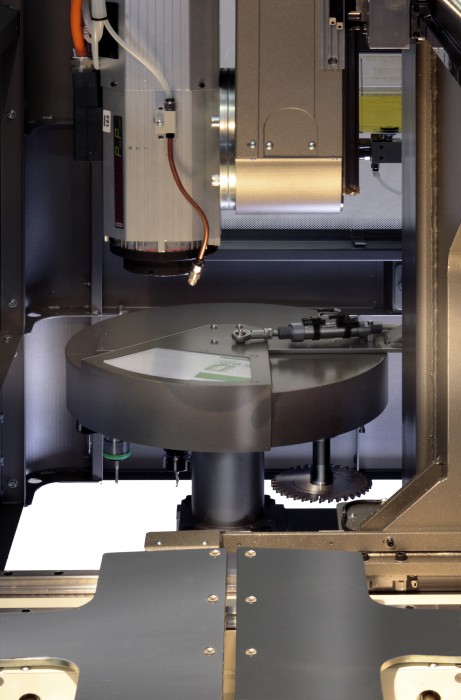

Le magasin à outils se trouve sur le montant mobile de la machine. Le changement d'outil peut être fait n'importe où dans le domaine du travail.
Le refroidissement des outils se fait par un système centralisé avec un dispositif à arrosage minimal.
Le graissage de tous mouvements, des guidages et de vis à billes se fait par un système centralisé automatique.
Prédisposition pour l’insertion des bacs à coupeaux.
Prédisposition pour l’insertion d’un convoyeur motorisé avec ruban en PVC pour l’évacuation des coupeaux.

Course axe X	mm	7460
Vitesse de positionnement de l'axe X	m*1'	80
Course axe Y	mm	1460
Vitesse de positionnement de l'axe Y	m*1'	60
Course axe Z	mm	620
Vitesse de positionnement de l'axe Z	m*1'	40
Type de couplage du porte-outil		ISO30
Puissance nominale (S1)	kW	7,5
Type de refroidissement		Air
Vitesse de rotation maximum	rpm	24000
Magasin à outils	N.	12
Longueur de la machine	mm	± 9500
Largeur de la machine	mm	± 2500
Hauteur de la machine	mm	± 2300
Poids de la machine	kg	± 5500
Poids de la machine, avec l'emballage	kg	± 5800

Sous réserve de modifications techniques.

N. 1 electro broche ISO30, refroidi par air, puissance (S1) 7,5 kW et vitesse 24000 tpm
N. 1 magasin outils à 12 positions
N. 8 ensemble étau horizontal pneumatique
N. 1 système du contrôle des accès par barrière photo électrique
N. 1 enceinte Périmétrale de Protection
N. 1 ensemble des Porte outils & outils
Groupe pour le traitement de l’air comprimé (filtre/réducteur/graisseur)
PC Desk Top
OS Windows 10 ®
Ecran TFT 17” XWGA, clavier QWERTY, souris PS/2
CAD CAM 3D Système de programmation graphique
