Centre de débit THORWESTEN type ASZ

Performance maximum. Gaspillage minimum. Grâce au centre de découpe de profilés type ASZ.

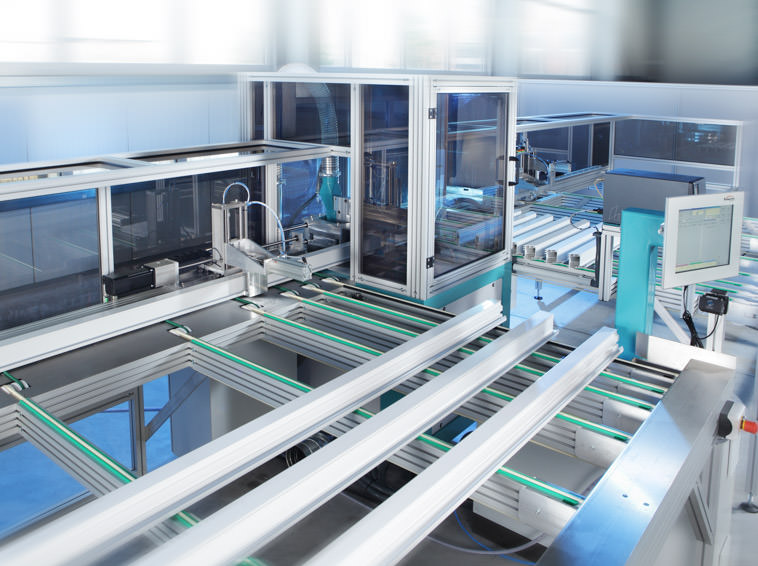

Notre centre de découpe de profilés type ASZ pour profilés de fenêtres et de portes répond à toutes les exigences des clients en matière de haute précision, de gaspillage minimum des matériaux, de cycle de vie, d’accès aux composants principaux, de simplicité de fonctionnement et d’exploitation optimale des matières premières.

La conception modulaire de l’ASZ et son accessibilité depuis tous les côtés permettent non seulement un remplacement rapide des lames, mais également un entretien et une maintenance aisés. Tous les principaux composants, tels que le système de commande, le guidage de l’opérateur (via écran tactile), de même que les tapis d’alimentation et de déchargement sont disposés de manière pratique, de façon à être facilement accessibles. Nos centres de découpe sont expédiés sous la forme de modules pré assemblés et fournis avec un tuyau de 160 mm de diamètre afin de pouvoir être directement raccordés au système d'aspiration du client. Sur demande, nous pouvons également fournir le système d’aspiration. La conception modulaire du système en garantit la polyvalence et permet une adaptation aisée du centre de découpe en fonction de l’espace disponible chez le client. C'est vous qui décidez si la section d’alimentation de profilés doit être placée à droite ou à gauche.

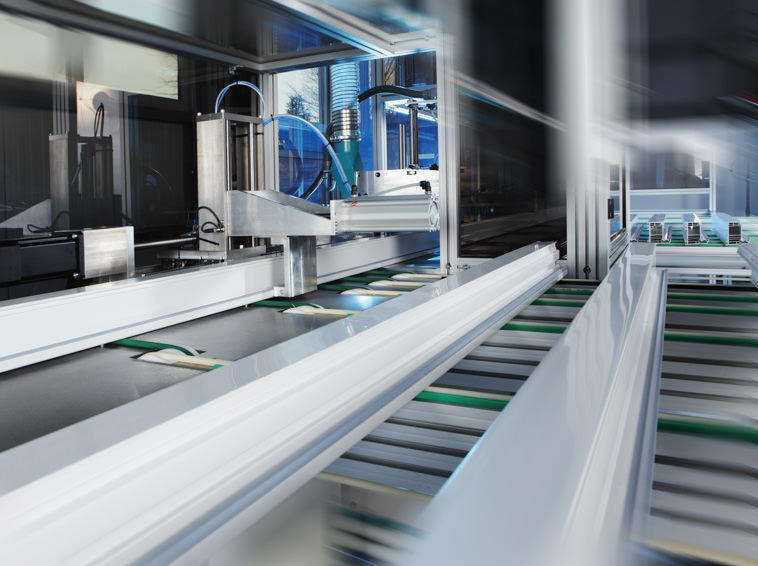

Le caractère totalement programmable de la position des pinces permet de produire n’importe quelle section de profilé sans qu'aucun réglage manuel ou autre intervention de l'opérateur ne soit nécessaire. Les griffes d’alimentation de matériaux sont contrôlées au moyen
de servocommandes numériques. Le scanner manuel se trouve juste à côté du guidage de l’opérateur. L’emplacement idéal de l’écran tactile de 15” (ainsi que celui de l’imprimante d’étiquettes à hauteur des yeux) permet à l’opérateur de se concentrer sur l'essentiel et de réduire les distractions au minimum. Le processus de découpe peut être optimisé à tout moment en fonction du nombre de commandes.

L’opérateur dispose de toutes les informations pertinentes sur l’écran tactile de 15”. Les données de découpe sont générées dans un logiciel de construction de fenêtres avant d'être transmises au centre de découpe type ASZ. L’écran de l’ASZ affiche directement toutes les données nécessaires à un travail de découpe spécifique.

Le logiciel de l’ASZ garantit une utilisation optimale des matériaux. Les chutes sont enregistrées par le scanner et étiquetées pour une utilisation ultérieure. Un ordinateur industriel sous Windows constitue une base solide pour commander le programme, ainsi que pour stocker et gérer les données. Toute erreur est diagnostiquée et instantanément affichée à l’écran dans une représentation graphique détaillée. Cela permet d’identifier efficacement l’erreur et d’aider l’opérateur à éliminer le problème. Le diagnostic d’erreur et la maintenance de l’équipement peuvent même être réalisés en utilisant un logiciel de télémaintenance intégré. Grâce aux moyens de communication modernes, nous venons rapidement en aide à nos clients lorsqu'ils en ont besoin.

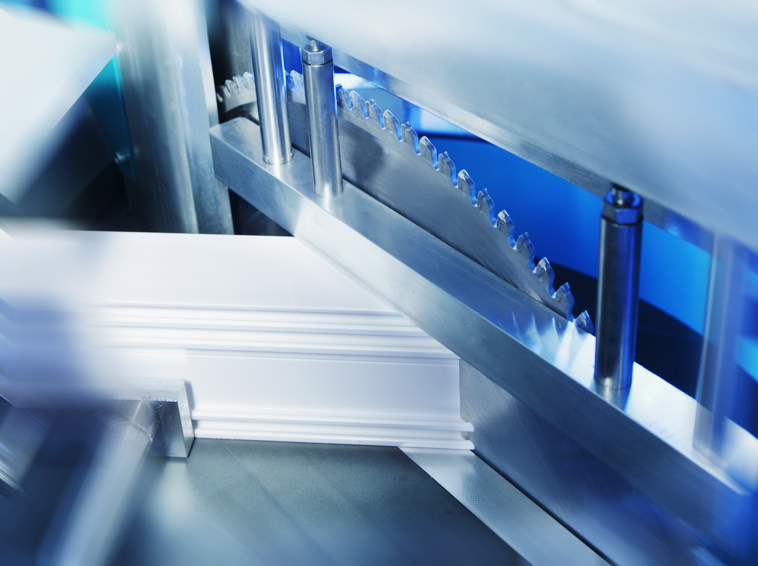

La tête de coupe de l’ASZ peut être ajustée à l’infini entre 22,5° et 157,5° à l’aide d’une servocommande. Pour une précision supérieure, deux servocommandes contrôlées par le programme déterminent le positionnement exact des profilés. L’ASZ fonctionne à l'aide d'un moteur électrique 3 phases de 2,2 kW tournant à 2 800 tours/minute. La longueur de coupe minimale est de 200 mm (dimension intérieure). La longueur de coupe maximale est quant à elle illimitée.

Résumé des principales caractéristiques techniques :
• Positionnement à l'aide de servomoteurs à commande CNC
• Lame de scie de 500 mm Ø
• Câblage intégré permettant de raccorder un système d'extraction
• Système d'extraction (1,5 kW - 2300 m³/h) disponible sur demande
• Commande via un API solide de type industriel
• Moniteur 15” à écran tactile
• Imprimante d'étiquettes
• Utilisation des profilés optimisée par logiciel
• Utilisation et étiquetage (hors découpe) intégrés
• Système graphique de diagnostic d'erreur
• Assistance à la maintenance via des écrans tactiles
• Connexion en ligne permettant à l'opérateur de bénéficier d'une téléassistance
• Mises à jour du logiciel pour les nouveaux profilés disponibles en ligne
• Système de serrage à commande dynamique pour les angles de coupe spéciaux
• Tapis de déchargement pour les pièces découpées

Sous réserve de toute modification
